pjmo

Wiek: 29 Dołączył: 05 Paź 2011 Skąd: Königshütte OS
|
Wysłany: 2014-10-03, 20:52 pjmoduł
|
|
|
Materiał skompletowany, wykonawca wypoczęty, a że idą długie zimowe wieczory (żona w międzyczasie realizuje swoje pasje) i nie chcę dłużej brudzić w podwieszonych FAQ o budowie, postanowiłem założyć swój wątek, a co!
Zgodnie z wytycznymi Miśka, aczkolwiek z małym odstępstwem spowodowanym brakiem materiału, przywiozłem dzisiaj boczki, wsporniki skrzynki oraz pasek na podtorze do modułu. Nie udało się dociąć odpowiedniej płyty pilśniowej, więc na szybko wykombinowałem coś takiego
Profile połączy 10mm sklejka szerokości 35mm, osadzona na dwóch poprzecznych wspornikach 100x380mm - powinno zapewnić stabilność. Zasadnicze pytanie - czy bezpośrednio na tej listwie, mogę położyć cienką warstwę korka?
Żeby nie być gołosłownym - materiał czeka na jutrzejszy powrót z roboty ;)
 |
_________________ Realcje z budowy i katalog modeli |
|
|
|
 |
Misiek

Dołączył: 24 Mar 2006 Skąd: ze wsi
|
Wysłany: 2014-10-04, 15:08
|
|
|
Ta listwa jest na całą długość modułu, czy wchodzi w jego "wnętrze"?
Górna powierzchnia listwy powinna być na równi z "nasypem" profila (profilu?)
I w tym przypadku może być na to korek.

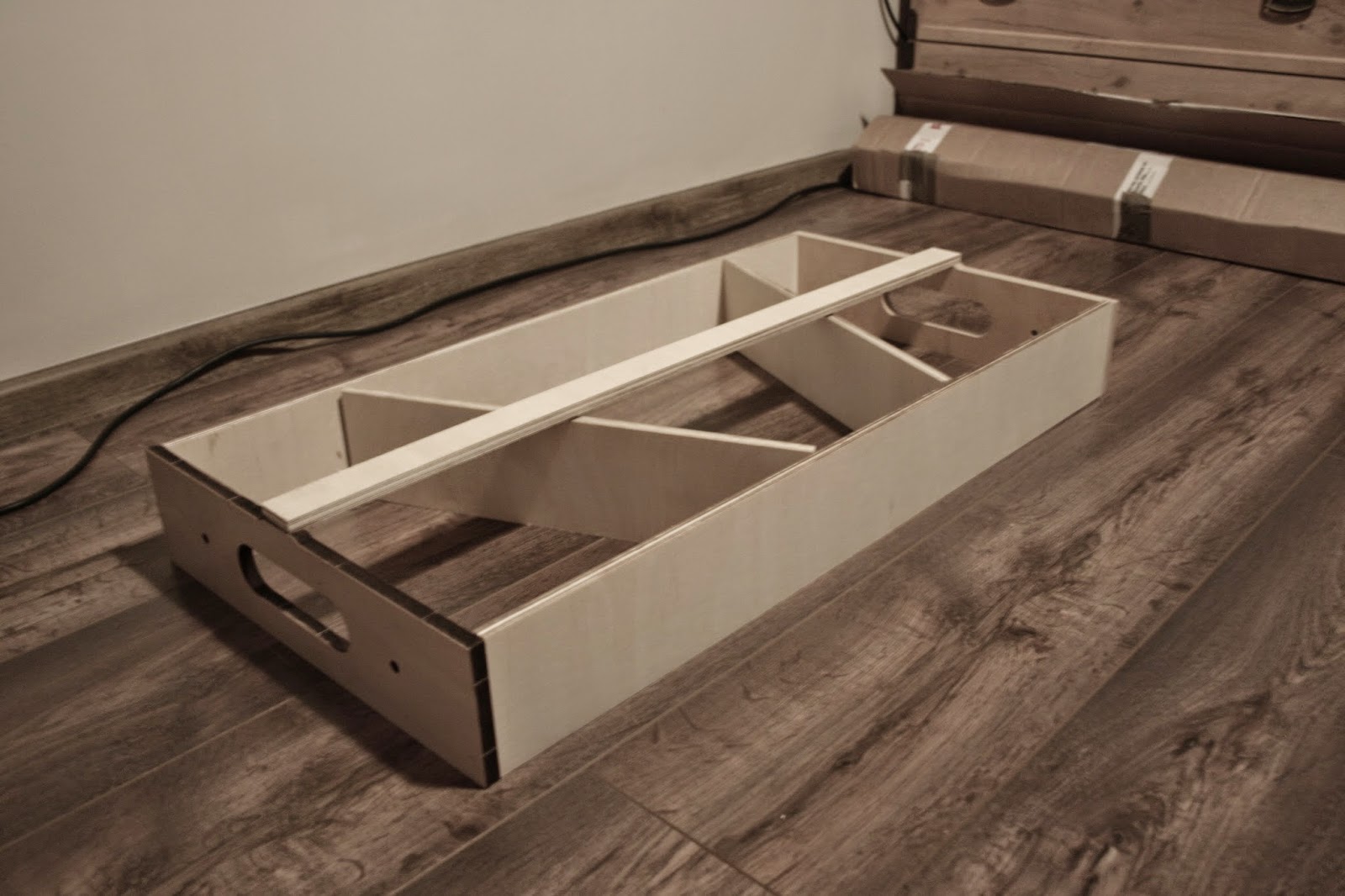

Zdjęcie przykładowe z aktualnie rozgrzebanego modułu.
2014-10-04 15.45.53.jpg
|
 |
Plik ściągnięto 96 raz(y) 42,83 KB |
|
|
|
|
 |
pjmo

Wiek: 29 Dołączył: 05 Paź 2011 Skąd: Königshütte OS
|
Wysłany: 2014-10-04, 15:37
|
|
|
Górna krawędź listwy oczywiście znajdzie się na równi z krawędziami profilu - będzie w zamyśle "wpuszczona" we wnętrze, dokładnie jak na rysunku :) |
_________________ Realcje z budowy i katalog modeli |
|
|
|
 |
Misiek

Dołączył: 24 Mar 2006 Skąd: ze wsi
|
Wysłany: 2014-10-04, 15:52
|
|
|
A jak z rzeźbą terenu? pianka na siatce, czy styrodur? |
|
|
|
 |
pjmo

Wiek: 29 Dołączył: 05 Paź 2011 Skąd: Königshütte OS
|
Wysłany: 2014-10-04, 18:16
|
|
|
Nad tym zastanawiałem się w trakcie składania - w końcu nie zaopatrzyłem się w deskę, więc wybór padnie chyba na styrodur. Nie wiem, czy nie przejechać się jutro do Castoramy po płytę na dno, byłaby idealna do zamocowania elektryki i nieco wzmocniłaby szkielet, chociaż póki co jest stabilnie i nic się nie wygina :)
Zostało przymocować listwę podtorza, ale ciemności nadchodzą i sobotnie manewry kuszą |
_________________ Realcje z budowy i katalog modeli |
|
|
|
 |
Misiek

Dołączył: 24 Mar 2006 Skąd: ze wsi
|
Wysłany: 2014-10-04, 18:29
|
|
|
Spokojnie możesz elektrykę przyczepić do spodu tej listwy, w zupełności wystarczy.
Jak masz wyrzynarkę, to możesz trochę pofalować boczne krawędzie, tak, żeby nie było "syndromu płaskiej deski"/ Oczywiście zależy to od późniejszego wystroju modułu. |
|
|
|
 |
pjmo

Wiek: 29 Dołączył: 05 Paź 2011 Skąd: Königshütte OS
|
Wysłany: 2014-10-06, 11:31
|
|
|
Nudny początek tygodnia w robocie, więc wzięło mnie na przemyślenia.
1. Rzeźba terenu
Udało się namierzyć w okolicy skład ze styrodurem, paka 0,217 m3 grubości 3cm wychodzi koło stówy, więc będzie na zapas, albo dla innych modelarzy jak ktoś będzie w potrzebie.
Skoro rezygnuje z dna, jaki patent zastosować żeby całość nie runęła mi kiedyś dołem?
2. Elektryka
Postanowiłem, że połączenie na module wykonam w dwóch miejscach - ok. 10cm od każdego profilu. Zastanawiam się jak wyprowadzić wyjścia do połączenia z kolejnym modułem i adapterem Lenza LA152? |
_________________ Realcje z budowy i katalog modeli |
|
|
|
 |
Misiek

Dołączył: 24 Mar 2006 Skąd: ze wsi
|
Wysłany: 2014-10-06, 12:36
|
|
|
Ad.1
Tyle styroduru to starczy na dziesięciolecia.
Ja użyłem stryoduru RAZ na 2x80cm modułu.
Jak bedzie styrodur to po wklejeniu wewnątrz, możesz dołożyć jakieś klocki podpierające od spodu, np. przyklejone wikolem(wystarczy) zarówno do wewnętrznej ścianki, jak i spodu styroduru.
Ad.2
A co daje taki Lenz LA152? |
|
|
|
 |
pjmo

Wiek: 29 Dołączył: 05 Paź 2011 Skąd: Königshütte OS
|
Wysłany: 2014-10-06, 12:46
|
|
|
Ad.1
Niestety, w okolicy nie chcą sprzedawać tego na pojedyncze płyty - jedynie w paczkach.
Trzeba się poświęcić, ewentualnie rozdać za drobne kolegom modelarzom.
Ad.2
Nie trzeba bawić się z chowaniem centralki i kombinować z odpowiednią długością kabla dla kontrolera. Wpina się bezpośrednio pod adapter, który również obsługuje Xpress Net. Za pomocą LMAB łączy się go z centralką Lenz'a telefonicznym czterożyłowcem.
Zaczerpnięte z forum.atlasrr.com
Edycja postu powinna być dostępna dłużej niż 30 minut
LA152 łączy się normalnie z centralką poprzez LMAB, pytanie jak skonstruować elektrykę na module - rozumiem, że z jednej wystającej pary bananków wystarcy wyprowadzić podłączenie do centralki Lenz'a? |
_________________ Realcje z budowy i katalog modeli |
|
|
|
 |
Misiek

Dołączył: 24 Mar 2006 Skąd: ze wsi
|
Wysłany: 2014-10-06, 14:42
|
|
|
pjmo napisał/a: | Edycja postu powinna być dostępna dłużej niż 30 minut | Zobaczę co sie da zrobić
Xpressnet nie jest Fremowy
I jako taki nie jest rozpatrywany w połączeniach.
Gorzej - nie znamy tego ustrojstwa na tyle, żeby pomóc.
p.s. forum.atlasrr.com to w ogóle działa?
Zdaje się, że czytałem tam kiedys jakąś informację o zawieszeniu działalności. |
|
|
|
 |
pjmo

Wiek: 29 Dołączył: 05 Paź 2011 Skąd: Königshütte OS
|
Wysłany: 2014-10-07, 11:58
|
|
|
Na stronie PZMK w artykułach ze Świata Kolei znalazłem interesujące mnie rozwiązanie, tutaj zamiast opisanego boxa, zastosuje po prostu wspomniany LA152
http://pzmk.org.pl/files/Sterowanie%20cyfrowe.pdf
Władowałem się z tym styrodurem wczoraj, trzeba było widzieć miny ludzi w busie... gdybym wiedział, że paczka płyt 5mm zajmuje mniej miejsca, wziąłbym 5-tkę zamiast 3-ki
Mojej żonie jak się dowiedziała, że ze styroduru powstanie model terenu aż się oczka zaświeciły. O klejeniu domków nie wspomnę, przywłaszczyła sobie tą przyjemność
Patent na umocowanie styroduru też już znalazłem - w piwnicy znalazłem suchutkie sosnowe listewki, zrobi się kratownicę kilka cm poniżej granicy boczków i jedną płytkę jako podstawę.
PS: Nie działa, wygrzebałem w archiwach Google jakiś stary wątek |
_________________ Realcje z budowy i katalog modeli |
Ostatnio zmieniony przez pjmo 2014-10-07, 12:04, w całości zmieniany 1 raz |
|
|
|
 |
Misiek

Dołączył: 24 Mar 2006 Skąd: ze wsi
|
Wysłany: 2014-10-07, 12:19
|
|
|
Z tego LA152 nie idzie żadne zasilanie do szyn? Tylko do Centralki i manipulatora?
To w razie czego nie powinno być problemu z obejściem tego systemu w przypadku podpiecia Loconetu (o ile nie idzie jeszcze jakieś podłączenie do szyn na module). |
|
|
|
 |
pjmo

Wiek: 29 Dołączył: 05 Paź 2011 Skąd: Königshütte OS
|
Wysłany: 2014-10-07, 12:49
|
|
|
Dokładnie, wygląda to mniej więcej tak:
Wychodzi więc na to że:
1. Jedna para bananków idzie do centralki - zasilanie szyn
2. Centralkę łącze z trafo i adapterem wyjściami z gniazdek
3. Do adaptera wpinam pilot
4. Druga para bananków zostaje dla kolejnego modułu |
_________________ Realcje z budowy i katalog modeli |
|
|
|
 |
Salamanca

Wiek: 42 Dołączył: 18 Paź 2008 Skąd: Czyste
|
Wysłany: 2014-10-07, 12:54
|
|
|
Może głupie pytanie ale czy nie lepiej na modułach od razu zrobić przyłącza standardu Loconetowego?
Np. Digitrax UP5?
http://www.digitrax.com/p...-receivers/up5/
Do dostania:
http://www.kato-unitrack....nel-8849-0.html
http://www.coastaldcc.co.uk/products/digitrax/
Pytanie może być chybione ale jeżeli chcesz się łączyć z resztą makiety to i tak musisz mieć loconet a te panele są całkiem funkcjonalne i estetyczne. Mam je u siebie na modułach. (Zanim to napisałem to już wrzuciłeś swój post ale zostawię to co napisałem bo może się przydać)
Co do mocowania styroduru to zastosowałem technikę:
1. przykleiłem na wikol płytkę do boków modułu (na styk)
2. Po wyschnięciu, od spodu psiknąłem pianką montażową do okien (użyłem średnio rozprężnej) po całości. Pianka przykleiła się i do styroduru i do drewna. Trzyma mocno. |
|
|
|
 |
pjmo

Wiek: 29 Dołączył: 05 Paź 2011 Skąd: Königshütte OS
|
Wysłany: 2014-10-09, 17:40
|
|
|
Muszę sprawdzić czy jest możliwe podłączenie LH90 poprzez RJ12 - do zestawu dostałem 5-cio bolcowego dina. Ciągle trzyma mnie w szachu brak trafo, a Bachmanna którego mam w szufladzie, boje się testować z Lenzem (coś takiego)

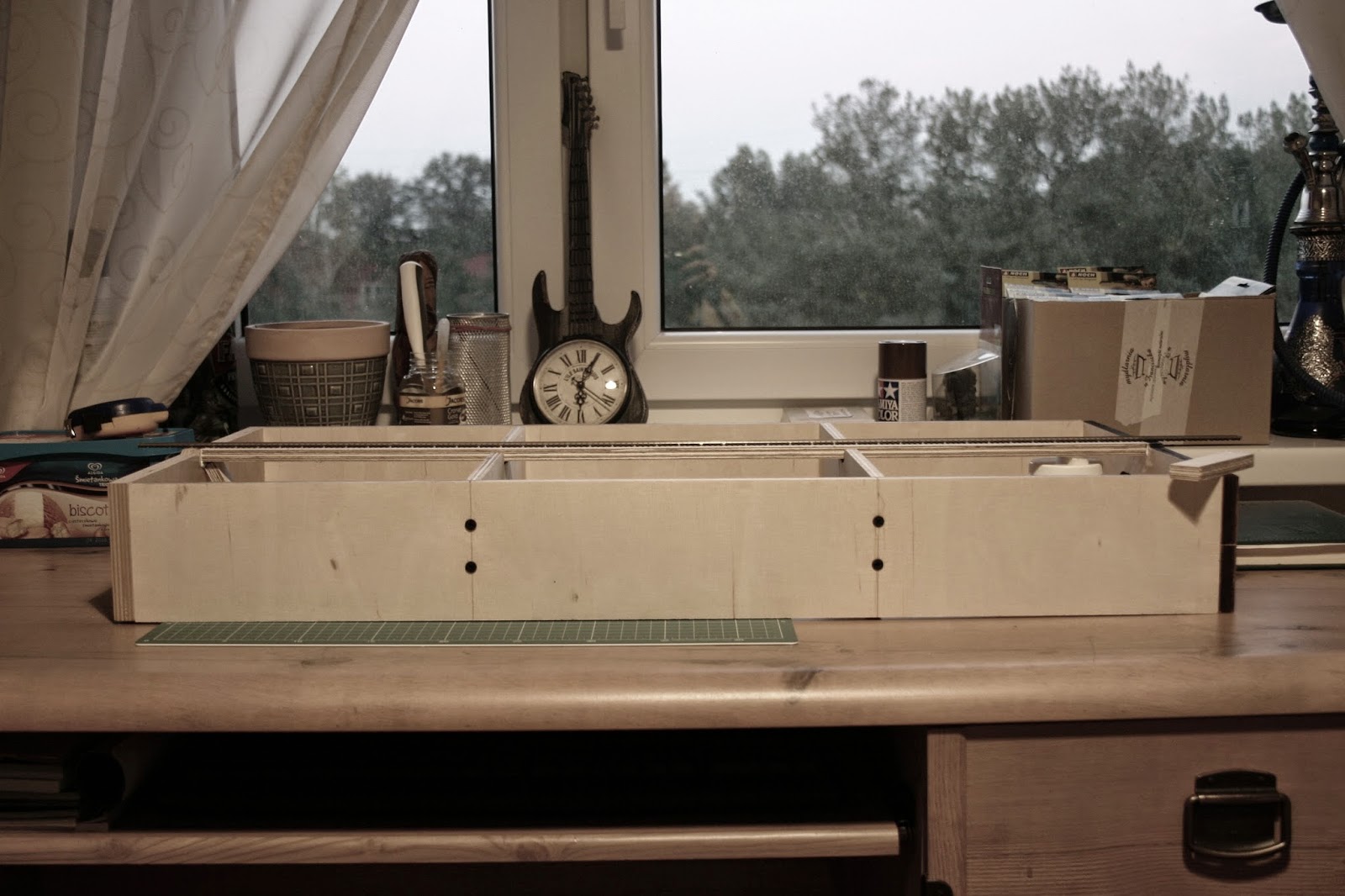

Tymczasem, skrzynka w końcu dostała listwę podtorza - przyłożenie Peco dało optymalny rezultat. Wyszło przy okazji, że moje stare lustro zaczyna gubić ostrość...
 |
